Erweiterte Funktionen des Verschiebewerkzeugs
In diesem Lernprogramm werden wir uns mit den erweiterten Funktionen des Verschiebewerkzeugs befassen. Damit können wir jede Art von Geometrie duplizieren. Wir werden sehen, dass es auch möglich ist, die angefertigten Kopien zu vervielfältigen.
Den Hauptteil dieses Tutorials finden Sie in diesen beiden Videos auf unserem YouTube-Kanal:
Wenn Sie das Tutorial über das Verschiebewerkzeug noch nicht gelesen haben, sollten Sie dies tun : SketchUp Tutorial | Einhalten von 2-dimensionalen Geometrien.

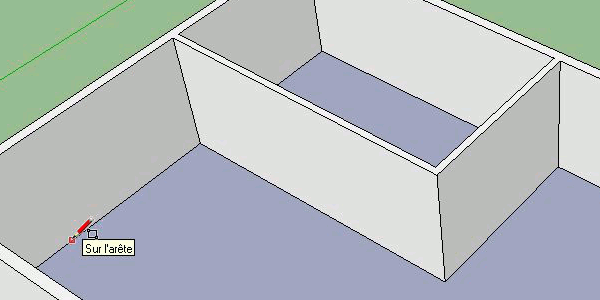

Zu Beginn erstellen wir ein Rechteck an einer Wand und duplizieren dieses Rechteck mit dem Verschiebewerkzeug. Nachdem das Rechteck erstellt wurde, wählen Sie seine Fläche und seine Kanten aus, indem Sie mit dem Auswahlwerkzeug auf die Fläche doppelklicken. Dann nehmen wir unser Verschiebewerkzeug (Tastaturkürzel „M“) und klicken auf einen der Punkte des Rechtecks. Wir können nun die „ctrl“-Taste auf unserer Tastatur drücken (oder „alt“ für Mac-Benutzer), und Sie werden sehen, dass wir unser Rechteck nicht verschoben, sondern kopiert haben. Jetzt müssen wir ihn nur noch dort positionieren, wo wir ihn sehen wollen. Wenn Sie weitere Wände in Ihrem Modell haben, werden Sie feststellen, dass es möglich ist, unser Rechteck an diesen Wänden zu verschieben, das Rechteck haftet natürlich an den Wänden. Wir klicken an die Stelle, an der wir es platzieren wollen, und voila, wir haben unser Rechteck dupliziert.

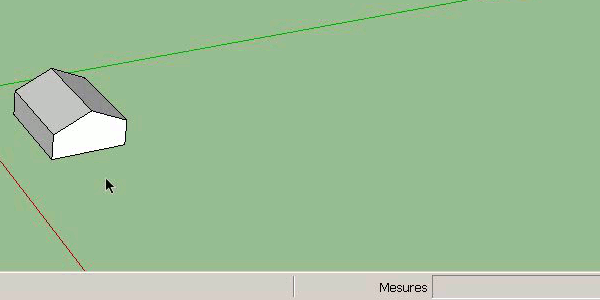

Wir können den Vervielfältigungsvorgang mit diesem Werkzeug wiederholen. So können wir Objekte schnell duplizieren. Sobald wir unsere Kopie gemacht haben, können wir eine Multiplikation eingeben, um den Vorgang zu wiederholen. Wir müssen nur „ *5″ schreiben, um 5 Kopien von unserem Original zu erstellen. Wir können auch „x5“ schreiben, beide Möglichkeiten sind identisch. Wir nennen diese Reihen von Kopien Matrizen.

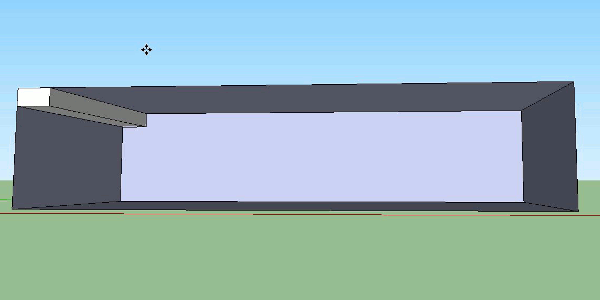

Sie können auch Ihre Kopie machen und Ihre Verschiebung teilen, dies ist sehr nützlich, wenn Sie z.B. Balken an einer Decke anbringen und Sie die Anzahl der Balken kennen. Schreiben Sie einfach „/5“, um durch 5 zu dividieren (was beim Original insgesamt 6 Strahlen ergibt).
Wie Sie gesehen haben, können wir mit unserem Verschiebewerkzeug alle Arten von Geometrie duplizieren. Wir können auch Objekte wie Gruppen und Komponenten duplizieren.
Im nächsten Lernprogramm werden wir Gruppen in Sketchup und ihre Verwendung besprechen!
