Das „Follow Me“-Werkzeug
In diesem Tutorial sehen wir uns das „follow me“-Werkzeug an.
Den Hauptteil dieser Anleitung finden Sie in diesem Video auf unserem youtube-Kanal:

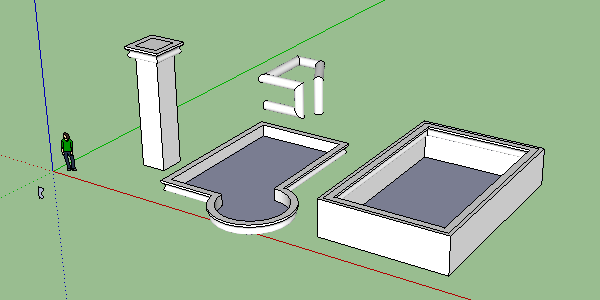

Das „Follow me“-Werkzeug ermöglicht es uns, einem Profil entlang eines Pfades zu folgen. Damit können wir leicht Leisten, Keder und andere Dinge herstellen. Hier sind einige Beispiele dafür, was wir mit diesem Werkzeug machen können.
Um zu verstehen, wie man es benutzt, werden wir ein einfaches Beispiel mit einer Säule machen. Nachdem wir unseren Pfeiler mit dem Rechteckwerkzeug und dem Push/Pull-Werkzeug erstellt haben, werden wir unser Profil erstellen. Das Profil ist wie ein Schnitt unseres Gesimses, es ist dieser Schnitt, dem wir entlang unseres Weges folgen werden, um unser Gesims (oder jedes andere Element, dem wir folgen werden) zu machen.
Dazu werden wir unser Profil auf einem Rechteck in der Draufsicht erstellen.

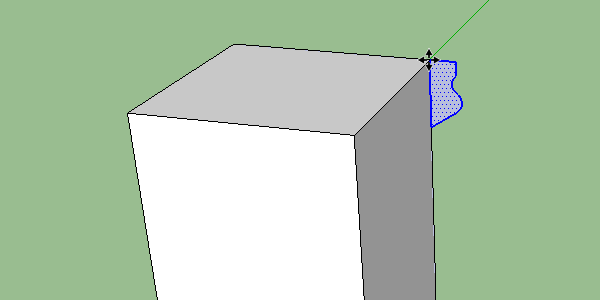

Sobald wir unser Profil hergestellt haben, werden wir es an einer der Ecken unserer Säule senkrecht anbringen.
etzt, wo wir unser Profil eingerichtet haben, müssen wir ihm sagen, welchen Weg es nehmen soll. In unserem Fall nehmen wir die vier Segmente an der Spitze unserer Säule. Um den Pfad zu markieren, nichts könnte einfacher sein, wir wählen ihn aus (ohne dass etwas anderes ausgewählt ist) und klicken dann auf unser „Folge mir“-Werkzeug. Wenn wir auf unser Werkzeug klicken, wird die Auswahl entfernt, SketchUp hat sie im Speicher behalten und nun müssen wir das Profil auswählen, das diesem Pfad folgt. Mit unserem „Follow me“-Tool klicken wir auf das Gesicht unseres Profils. An diesem Punkt wird SketchUp unsere Leiste erstellen.

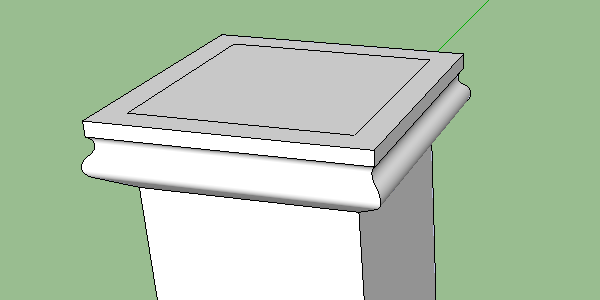

Wenn Sie dies richtig befolgt haben, sollten Sie am Ende diese Art von Bild erhalten:

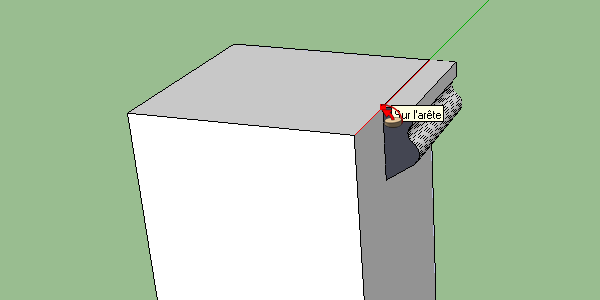

Wir können unser „Follow me“-Werkzeug auch direkt verwenden, ohne unseren Pfad definiert zu haben. Sie müssen den Pfad manuell verfolgen, um dies zu tun, es ist fehleranfällig und kompliziert, also ist es am besten, es so zu tun, wie ich es Ihnen zuerst gezeigt habe. So sieht es aus, wenn Sie es manuell machen:
Natürlich ist dieses Werkzeug nicht auf die Herstellung von Gesimsen beschränkt. Wie Sie im ersten Bild sehen können, können Sie alles machen, wichtig ist, dass Sie ein Profil und einen Pfad haben.
