Hallo zusammen.
In diesem Lernprogramm werden wir uns auf das Positionieren und Drehen von Komponenten in SketchUp konzentrieren.
Den Hauptteil dieser Anleitung finden Sie in diesem Video auf unserem youtube-Kanal
Als erstes laden wir eine Komponente herunter, indem wir auf das Kästchen mit dem gelben Pfeil klicken und „Vorhänge“ markieren. Wir gehen z. B. auf Seite 5 und wählen eine der Vorlagen aus und laden sie herunter. Es ist besser, Ihre Modelle mit englischen Wörtern zu wählen, um eine größere Auswahl zu haben.

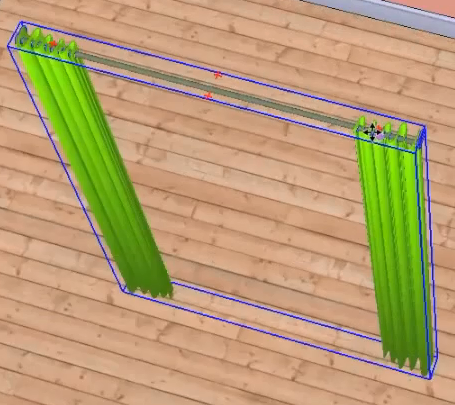

Mit einem Klick haben wir unsere importierte Komponente positioniert. Es befindet sich jedoch überhaupt nicht auf dem Fenster. Um es zu drehen, nehmen wir also das „Verschieben“-Werkzeug und nicht das „Drehen“-Werkzeug. Wir schweben über der Spitze. Wenn wir mit dem Mauszeiger über den oberen Bereich fahren, werden kleine rote Kreuze angezeigt.
Wir machen dann einen Klick und lassen los, dann wieder einen Klick und lassen los. Zu diesem Zeitpunkt sind die Vorhänge in die richtige Richtung positioniert. Die Vorhänge sollen die Wand berühren. Ein kleines technisches Memo, um sich zu erinnern, was zu tun ist:
YOU – Auswahlwerkzeug mit einem Klick
I MOVE YOU – Umzugswerkzeug
VON – klicken Sie auf den Startpunkt und lassen Sie los
(ENTLANG DIESER ACHSE) – Richtung und Shift gedrückt oder Tastaturpfeil
ZUM – Klicken Sie auf den Ankunftspunkt
Wir nehmen das „Auswahl“-Werkzeug und klicken auf das Objekt, das wir verschieben wollen [TOI – single click selection tool].
Dann nehmen wir das Verschiebewerkzeug [I MOVE YOU – move tool]. Für diesen Vorgang ist es am wichtigsten, dass Sie heranzoomen, um zu sehen, von wo aus Sie starten. Wir klicken und lassen los. Wir lassen also vor allem den Finger nicht hängen, wir lassen gut los. Dann wird der Zoom aufgehoben. Wir können überall hingehen, es spielt keine Rolle. Und dort, [ENTLANG DIESER ACHSE], geben wir die Richtung der roten Achse an. Wir halten dann „Shift“ gedrückt und Sie können sehen, dass sich unser Vorhang jetzt nur noch entlang dieser roten Achse bewegt.
Alles, was wir tun müssen, ist z.B. auf die Wand [A LA] am Ankunftspunkt zu klicken. Wir haben dann unseren Vorhang entlang der Wand positioniert.
Nun möchten wir ihn hoch oben positionieren. Wir klicken also auf das Objekt, da [YOU] bereits ausgewählt ist. Wir verschieben es [VON], also klicken wir auf den Startpunkt. Das heißt, wir werden den oberen Pfeil drücken. Unser Vorhang wird nun nur noch vertikal bewegt. Und wir klicken z. B. auf den oberen Punkt unseres Fensters. Um unseren Vorhang zu bewegen, beginnen wir etwa in der Mitte. Wir halten die „Umschalttaste“ gedrückt und klicken auf die Mitte unseres Fensters. Der Vorhang wird positioniert.

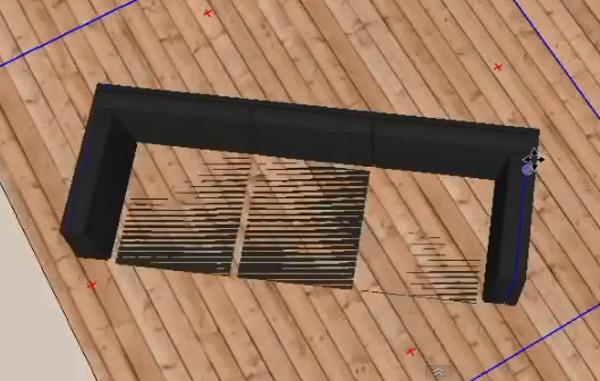

Was die Rotation betrifft, so werden wir in unserem Komponenten-Download ein Sofa herunterladen. Aber es ist mitten im Wohnzimmer platziert. Um ihn zu verschieben, sollten Sie ihn nicht irgendwo anklicken und versuchen, ihn zu bewegen, da er im Boden versinken kann. Zum Beispiel so:

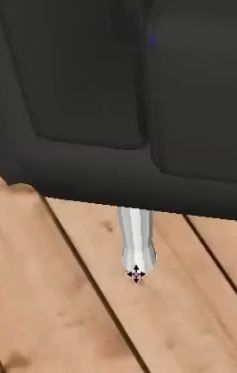

Wenn wir irgendwo auf den Startpunkt klicken, kommen wir überall an. Um die Möbel (die Dinge, die den Boden berühren) zu verschieben, nehmen Sie sich am besten die Zeit, zu vergrößern. Klicken Sie dann auf einen Punkt auf dem Boden.
Und dann, wo auch immer Sie sind, bleibt das Sofa ebenerdig. Die andere Methode ist, auf eine Ebene des Bodens zu klicken und dort zu bleiben. Wenn wir dagegen über die Mauer fliegen, hebt unser Sofa natürlich ab.
Bitte hinterlassen Sie Ihre Meinung im Kommentar unten.
